云终端系列报道第八十三期 - KVM部署LVS故障案例 2016-09-21

故障现象

KVM部署LVS（Linux Virtual Server）集群后，能够单独以HTTP方式访问RS（Real Server）的实际IP，但无法通过VIP（Virtual IP）访问。

故障分析过程

1.简化架构


在原部署环境中，采用的架构是LVS的DR（Direct Return）模式，如下图所示：

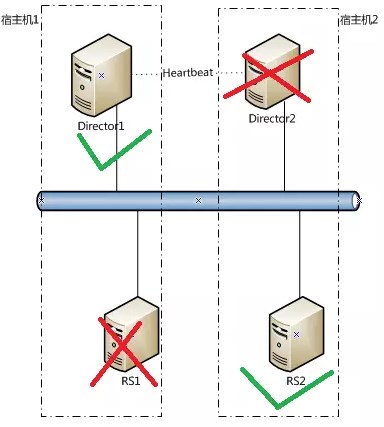

为了便于故障排查，我们简化为

也就是在2台宿主机上，各保留一个虚拟机，角色分别是LVS的Director（调度器）和RS。

该架构中的服务器（及虚拟机）的IP和MAC地址如下：

角色	IP	MAC	网络结构
宿主机1	x.y.z.70	a0:d3:c1:f4:66:ac	宿主机1的eth0和Director1的eth0（在宿主机1中对应为vnet0）桥接到br0
Director1	x.y.z.200	02:00:73:b6:53:c8	宿主机1的eth0和Director1的eth0（在宿主机1中对应为vnet0）桥接到br0
宿主机2	x.y.z.73	a0:d3:c1:f9:f3:fc	宿主机2的eth0和RS2的eth0（在宿主机2中对应为vnet0）桥接到br0
RS2	x.y.z.226	02:00:73:b6:53:e2	宿主机2的eth0和RS2的eth0（在宿主机2中对应为vnet0）桥接到br0
VIP	x.y.z.208	02:00:73:b6:53:c8
Client IP	192.243.119.145

2.确认Director1是否能够正确识别到RS2提供的服务


在Director1上，使用如下的命令检查

[root@Director1 ~]# ipvsadm -ln --sort
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags
-> RemoteAddress:Port Forward Weight ActiveConn InActConn
TCP x.y.z.208:80 rr
①-> x.y.z.226:80 Route 2 0 0

由以上的①输出可以看出，Director1能够正确识别到RS2提供的服务。
